Технические показатели :
Производительность (расчетная), м³/ч: 100 … 180
Масса, кг 20000

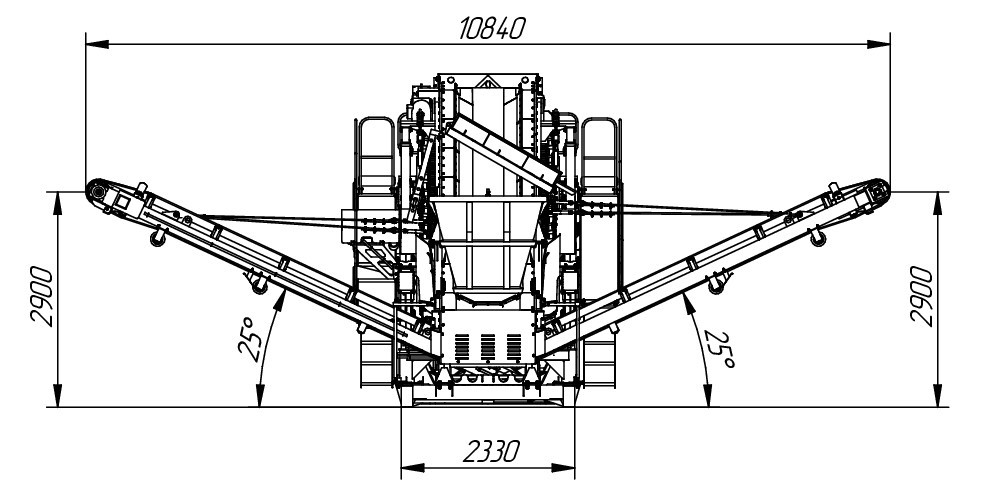

Габаритные размеры (LxBxH), мм:
- в транспортном положении: 14150х2550х3130
- в рабочем положении : 14200х10850х4500
Энергопотребление: От электросети
Общая потребляемая мощность, кВт: 45
Управление : со шкафа управления

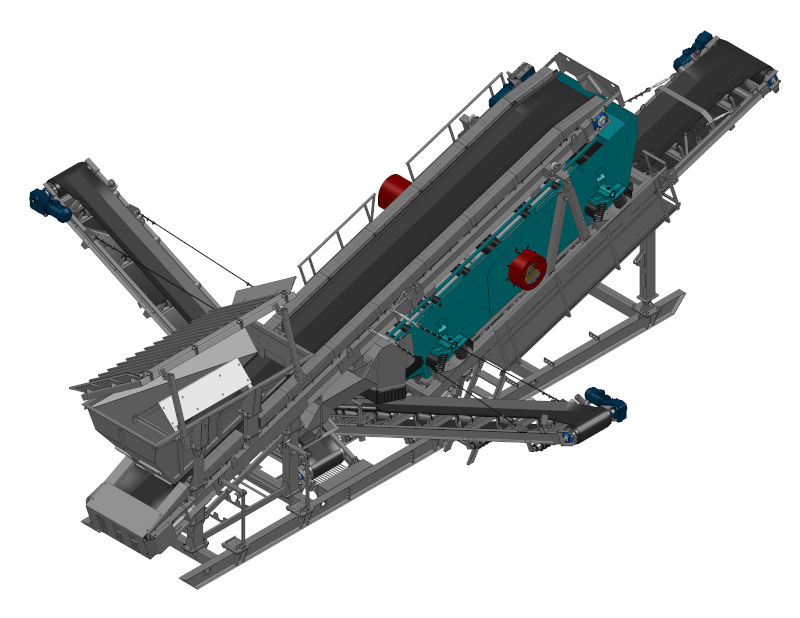

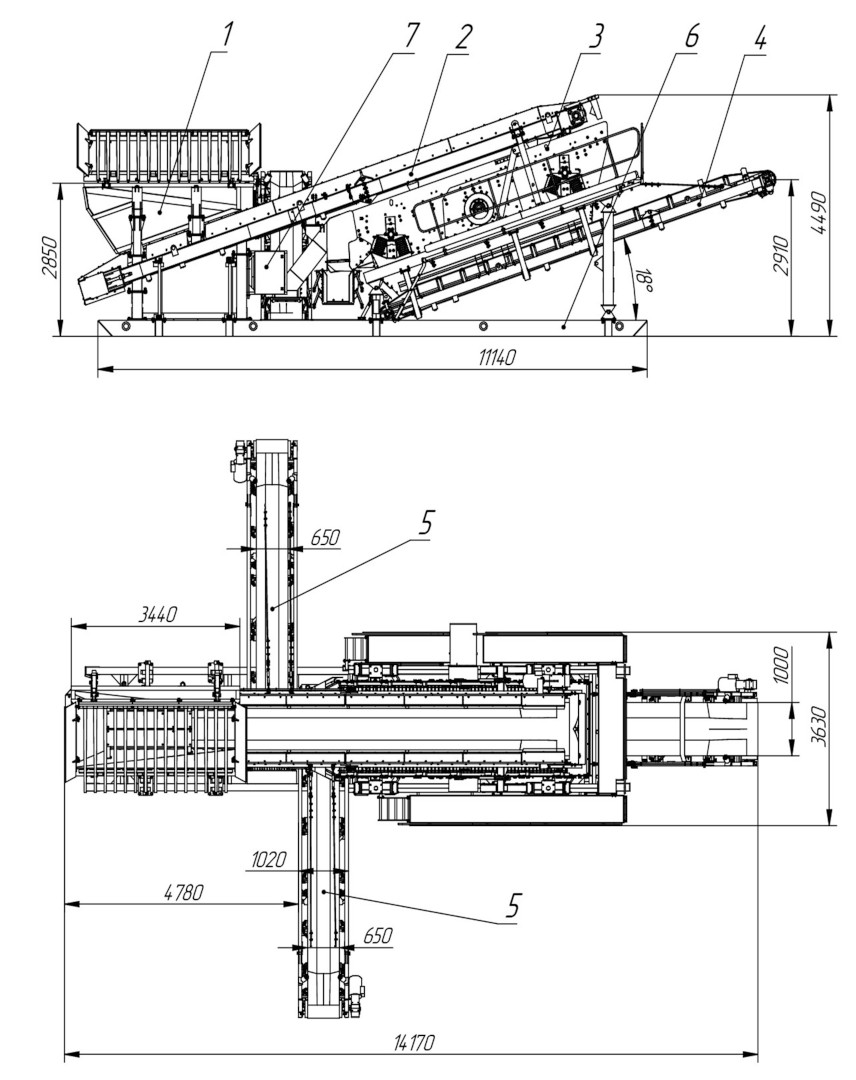

Состав оборудования
1. Бункер с колосниковой решеткой
- объем, м3 : 3,8
- размеры приемного отверстия, мм: 3290х1460
- высота загрузки, мм: 2850
- размер щели колосниковой решетки, мм: 100
- регулировка угла наклона решетки: механическая
- угол наклона решетки, град : 20, 25, 30, 35
2. Загрузочный конвейер
- ширина ленты х расстояние между центрами приводного и ведомого барабанов, мм: 1000х10200
- тип ленты: гладкая, пятислойная
- диаметры приводного с футеровкой и натяжного барабанов, мм: 393 / 377
- скорость ленты, м/с: 0,7
- тип и мощность привода : Мотор-редуктор 11 кВт
3. Грохот с промывкой на верхний ярус на базе ГИС-52
- размер просеивающей поверхности верхнего яруса, мм : 1750х5000
- размер просеивающей поверхности нижнего яруса, мм : 1750х4850
- угол наклона : 18°
- масса колеблющейся части (короба), кг : 4000
- амплитуда (полуразмах) колебаний короба, мм : 3-3,5
- частота колебаний, об/с: 16,25
- тип и мощность привода : Электродвигатель и упругая муфта, 15 кВт
4. Разгрузочные боковые конвейеры 2 шт.
- ширина ленты х расстояние между центрами приводного и ведомого барабанов, мм: 650х6200
- высота разгрузки, м: 2,9
- тип ленты: шевронная, трехслойная
- тип приводного барабана : Приводной с футеровкой
- футеровка барабана: +
- диаметр натяжного барабана, мм: 273
- скорость ленты, м/с: 1,6
- тип и мощность привода: Мотор-редуктор 5,5 кВт
