Основные технические данные и характеристики дробилки молотковой МПС-300
Наименование: Дробилка молотковая
Тип: МПС-300
Габариты, мм: 1364´776´947
Молотки, мм: Шарнирно-подвешенные односторонние
Суммарный вес ротора, кг: 194
Производительность, т/час: 2,5-4
Частота вращения ротора, об/мин: 1500
Диаметр ротора, мм: 460
Длина ротора, мм: 300
Максимальный размер загружаемого материала dн, мм: 90
Размер получаемого материала dк, мм: 3-5
Электродвигатель:
- тип: 4А132M4У3
- мощность, кВт: 11
- частота вращения, об/мин: 1500
Габаритные размеры дробилки, мм
- длина: 1364
- ширина: 776
- высота: 947
Масса дробилки, кг: 630
Комплектность поставки
Дробилка молотковая МПС-300 630 кг - 1шт
Паспорт, руководство по эксплуатации - 1 шт

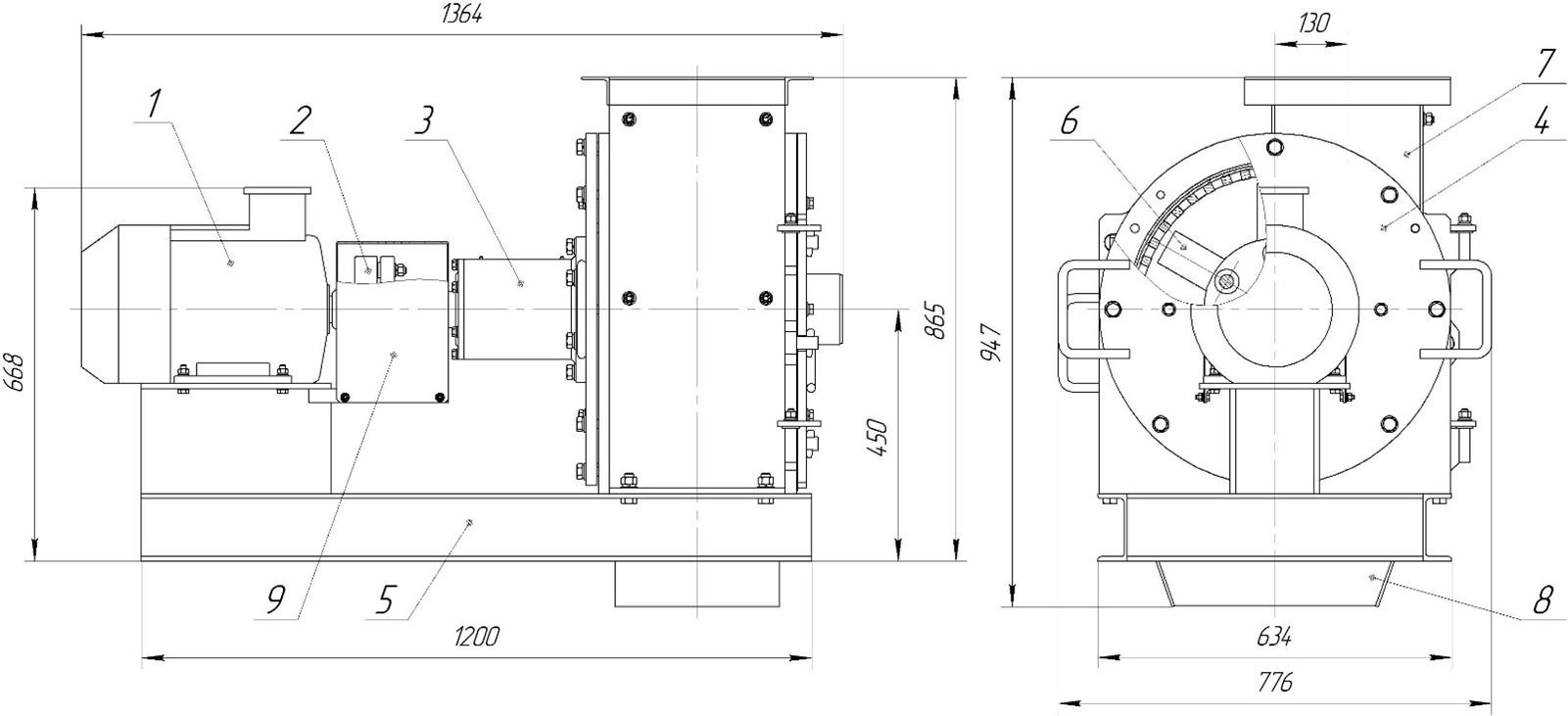

Рис. 1. Общий вид дробилки.
1 – электродвигатель; 2 – муфта; 3 – корпус подшипников; 4 – корпус дробилки; 5 – опорная рама; 6 – ротор; 7 – патрубок загрузки; 8 – патрубок разгрузки; 9 – кожух муфты.
